一、荷載計算:
井架所受到的荷載主要包括以下幾項：
1.起吊物和吊盤重力（包括索具等）G
其中 K ── 動力系數，K=1.20；
Q ── 起吊物體重力，Q=10.00kN；
q ── 吊盤（包括索具等）自重力，q=2.00kN。
經過計算得到 G=14.4kN。
2.提升重物的滑輪組引起的纜風繩拉力S
其中 f0 ── 引出繩拉力計算系數，取1.06。
經過計算得到 S=15.26kN。
3.井架自重力為1.00kN/m
4.風荷載為 Qw =1.20kN/m
5.搖臂桿端點A各桿件的內力
搖臂桿的起重荷載為 Q2=16.50kN
則起重滑輪組引出的索拉力S1=1.20×16.50=19.8kN
A點三向力平衡公式
根據已知條件 =30.0， =45.0。
其中 N ── 搖臂桿的A端點軸力，經計算得到為34.3kN；
T1 ── 變幅滑輪組纜風繩的張力，經計算得到為17.75kN。
6.每根纜風繩的自重力
其中 Ts ── 每根纜風繩自重力產生的張力(kN)；
q ── 纜風繩單位長度自重力，取0.008kN/m；
l ── 每根纜風繩長度，H/cos 確定；
H ── 纜風繩所在位置的相對地面高度；
── 纜風繩與井架的夾角；
w ── 纜風繩自重產生的撓度，取w=l/300。
經過計算得到由上到下各纜風繩的自重力分別為
H1=50m —— Ts1=21.21kN
H2=20m —— Ts2=8.49kN

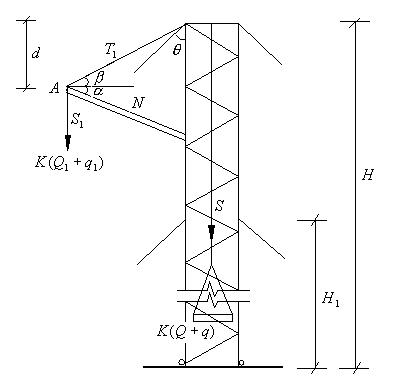

格構式型鋼井架立面示意圖
二、井架內力計算:
1. 各纜風繩與型鋼井架連接點截面的軸向力計算：
經過計算得到由上到下各纜風繩與井架接點處截面的軸向力分別為
第1道H1=50m
N1=14.4+15.26+1.00×(50.00-50)+17.75×sin45.0+2×21.21=84.63kN
第2道H2=20m
N2=14.4+15.26+1.00×(50.00-20)+17.75×sin45.0+(34.3-19.8)×sin30.0+2×21.21+2×8.49=138.86kN
搖臂桿的支點截面處 H=37.5m
NO=14.4+15.26+1.00×(50.00-37.5)+17.75×sin45.0+(34.3-19.8)×sin30.0+2×42.42=104.38
2. 各纜風繩與型鋼井架連接點截面的彎矩計算：

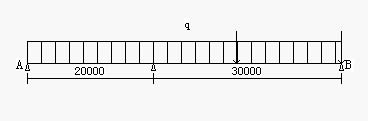

型鋼井架計算簡圖
經過連續梁的計算得到

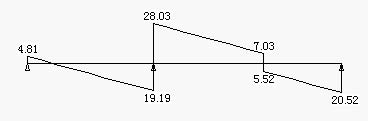

型鋼井架剪力圖(kN)

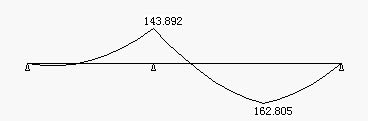

型鋼井架彎矩圖(kN.m)
經過計算得到由上到下各纜風繩與井架接點處截面的彎矩分別為
第1道H1=50m彎矩和支點力分別為
M1=0kN.m； Q1=0kN
第2道H2=20m彎矩和支點力分別為
M2=143.892kN.m； Q2=47.22kN
搖臂桿的支點截面處 HO=37.5m彎矩為
MO=162.805kN.m
三、整體穩定性計算:
1. 井架截面的力學特性：
井架的截面尺寸為1.60×2.00m；
主肢的截面力學參數為 A0=11.50cm2，Z0=2.15cm，Ix0=60.00cm4，Iy0=60.00cm4；
格構式型鋼井架截面示意圖
井架的y-y軸截面總慣性矩：
井架的x-x軸截面總慣性矩：
井架的y1-y1軸和x1-x1軸截面總慣性矩：
經過計算得到：
Ix=440672.64cm4；
Iy=279028.64cm4；
Iy'=Ix'=359850.64cm4；
計算中取井架的慣性矩為其中的最小值279028.64cm4。
2. 井架的長細比計算：
井架的長細比計算公式：
其中 H ── 井架的總高度，取50.00m；
Imin ── 井架的截面最小慣性矩，取279028.64cm4；
A0 ── 一個主肢的截面面積，取11.50cm4。
經過計算得到 =64.2。
換算長細比計算公式：
其中 A ── 井架橫截面的毛截面面積，取4×11.50cm2；
A1 ── 井架橫截面所截垂直于x-x軸或y-y軸的毛截面面積，取2×6.90cm2；
經過計算得到 h=65.23。
3. 井架的整體穩定性計算：
井架在彎矩作用平面內的整體穩定性計算公式：
其中 N ── 軸心壓力的計算值(kN)；
A ── 井架橫截面的毛截面面積，取4×11.50cm2；
── 軸心受壓構件彎矩作用平面內的穩定系數；
mx ── 等效彎矩系數, 取1.0；
M ── 計算范圍段最大偏心彎矩值(kN.m)；
W1 ── 彎矩作用平面內，較大受壓纖維的毛截面抵抗矩, W1 = 3487.86cm3；
NEx ── 歐拉臨界力(kN)。
根據換算長細比 =65.23查《鋼結構設計規范》(GB50017-2003)附錄B得到 =0.797。
歐拉臨界力NEx的計算公式為
經過計算得到 NEx=3.142×2.1×107×4×11.50/65.232/1000=2238.42kN；
經過計算得到由上到下各纜風繩與井架接點處截面的強度分別為
第1道H1=50m
σ=23N/mm,計算強度小于205.0N/mm,滿足要求!
第2道H2=20m
σ=76.94N/mm,計算強度小于205.0N/mm,滿足要求!
搖臂桿的支點截面處 HO=37.5m
σ=72.73N/mm,計算強度小于205.0N/mm,滿足要求!
四、纜風繩受力計算:
纜風繩的拉力設計值選取各支點力水平分力最大值作為設計依據，最大值繩拉力為
[Fg]=47.22/sin45.0=66.78kN
纜風繩的容許拉力按照下式計算：
其中[Fg] ── 纜風繩的容許拉力(kN)；
Fg ── 纜風繩的鋼絲破斷拉力總和(kN)；
計算中可以近似計算Fg=0.5d2，d為纜風繩直徑；
── 纜風繩之間的荷載不均勻系數，對6×19、6×37、6×61纜風繩分別取0.85、0.82和0.8；
K ── 纜風繩使用安全系數。
計算中[Fg]取66.78kN， =0.8，K=5.5,得到：
纜風繩最小直徑必須大于30mm才能滿足要求!
